松下触摸屏GT32 |
由于采用了高精度、长寿命的CFL背光灯，使画面看起来更加清晰美观。（GT32M）
由于采用了高解析度4,096色TFT彩色材质，使色彩表现更加丰富。（GT32T）
特点

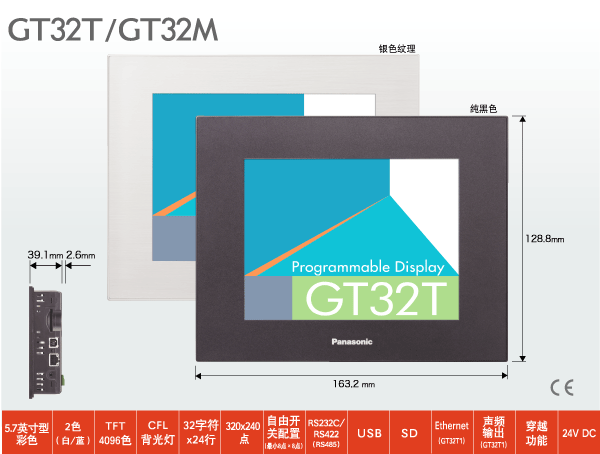

5.7英寸型显示屏拥有业界最小体积、厚度仅为39.1mm的绝佳机身造型（GT32M/GT32T）
外形尺寸为163.2×128.8×39.1mm，可显示大画面、在安装时可节省空间。
配备标准SD卡插槽（最大为16GB）（GT32M/GT32T）
可轻松复制画面数据。此外，还可保存用于声频输出的声频文件。
配备USB接口（GT32M/GT32T）
通过附带的USB电缆可把GT32连接到电脑上实现画面传送。
| ※ |
可实现与本公司PLC FP系列产品间的相互通讯。 |
以变压器实现电源部分的绝缘（GT32M/GT32T）
可使电源部分绝缘，因此可进一步增强安全性。 |
|
4,096色TFT彩色的GT32T/配备了高亮度、长寿命背光灯的GT32M
备有相同尺寸的TFT彩色与单色系列产品可供选择。如需在高级别机种或色彩分辨率较高的设备中进行操作指示时，可选用本公司的GT32T0/GT32T1产品，如需在公司内部设备等中实施简易化操作时，可选用本公司的GT32M产品。
声频输出功能（GT32T1）
除了能给操作人员的视觉及触觉信息以外，还能发出声音提醒操作人员， 因此可进一步提高操作的准确性。
支持以太网（GT32T1）
GT32T1的以太网功能可实现与远处的本公司PLC FP系列产品间的相互通讯。
GT32T1的以太网功能可实现把程序转发至FP系列产品及远程监控功能。此外，GT存储编辑功能（GTWIN产品中的附带功能）可把警报历史记录、曲线图信息编制成文档，并可对内存进行编
装配简便、维护简单
配备了穿越功能。使之能与本公司的FP系列PLC更便利地通信。
通过USB电缆及以太网连接计算机和GT，可实现同时操作GT数据传输和PLC调试。
易用性丰富多彩
5.7英寸型宽屏显示屏具有多彩而富于变化的显示功能。操作者的操作性也更优异。
| 配置TrueType字体 |
 |
|
由于配置了TrueType字体，因此最多能够显示768个字符(横向32个字符，纵向24行)，可供使用的画面更大了。 | |
| 模拟触摸方式 |
 |
|
采用模拟触摸方式，能够自由配置最小8点×8点的开关。 | |
| 图表功能 |
 |
|
利用折线图或棒图，能够掌握生产状况及运行状态。 | |
| 接收功能 |
 |
|
由于能够向PLC传送每种生产部品的设定值(最大3600字)，因此减轻了制作梯形图的负担 | |
| 滚动显示功能 |
 |
|
画面下部区域可滚动显示最大64个文字（全角）的信息(128个字节)。 | |
| 报警列表 |
 |
|
能够显示报警的发生、确认和复位。 | |
| 设备写入功能 |
 |
|
根据PLC的状态及画面编号，向PLC写入数值与指定位ON/OFF。 | |
有了显示语言切换功能，梯形图制作和画面变更简单易行。
以前针对是每种语言进行画面程序分别制作，现在则可通过语言切换功能将不同语言说明信息定义每个部件。画面制作过程一次完成，梯形图制作也更简单。
| 可显示的语言 |
 | |
- 使用Windows 2000®或Windows XP®时、以上语言均可显示、同时可实现在一个画面中显示多种语言。如在使用Windows 2000®或Windows XP®以外OS的场合、需要使用画面制作工具Terminal GTWIN英语版和语言不能显示的OS。
备有RS232C/RS422（RS485）两种通信方式。 可与各公司的PLC连接。 (请参阅各公司PLC对应表)
(请参阅各公司PLC对应表)
RS422型最大可延长至500m。
| ※1 |
以上内容GT32M及GT32T均适用。 |
| ※2 |
请使用市场销售的AB型USB连接线。 |
- 必须在GTWIN Ver.2.8以上的版本中才能使用GT32。
- GT32M不能实现灰度显示。
- GT32的正面保护板需用另购。
- 使用内置时钟功能时，需另购电池(AFPX-BATT)。
|
|
|
